Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par marcopolo »

Y'a aussi celle-là :
Vivre ses rêves plutôt que rêver sa vie Nicolas Vanier
We shall never know all the good that a simple smile can do Mère Teresa

Le Pat
Rossi en trail
Rossi en trail
Messages : 723
Enregistré le : 30 avr. 2012, 19:26

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par Le Pat »

Bordel, c’est chouette vos trucs :love

Avatar du membre
paraglandeur
use son clavier!
use son clavier!
Messages : 4605
Enregistré le : 22 mars 2006, 18:19
Localisation : Pays Basque (64) - BMW R 1150 GS
Contact :

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par paraglandeur »

marcopolo a écrit :Elle est sympa cette pièce :

Honda Transalp XL 600V '96 speedometer gear wheel
Oui, belle réalisation au niveau de la modélisation :respect
Maintenant, est-ce que çà peut résister... c'est une autre paire de manches.
Et puis la bobine de filament téflon de 500gr coutant 74€ (hors frais de port), je me demande si c'est rentable.
https://www.3d-lane.fr/produit/alliage-pc-ptfe-nanovia/

PS : il y a peut être moins cher

Avatar du membre
poulpito
trop bavard...
trop bavard...
Messages : 2475
Enregistré le : 23 mars 2007, 22:08
Localisation : Grenoble - MT01 & CX500

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par poulpito »

j'ai testé en petg c'est solide mais ca résiste pas aussi bien que le teflon :lol:

Avatar du membre
poulpito
trop bavard...
trop bavard...
Messages : 2475
Enregistré le : 23 mars 2007, 22:08
Localisation : Grenoble - MT01 & CX500

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par poulpito »

Bon visiblement poster les images merde ... le fofo me dit qu'il peut pas trouver al taille ... c'est nouveau sur tous les autres ca marche ^^

alors vous aurez les liens
en gros pour un DR600 carbu a boisseau plat, je trouve pas les joints que je veux même avec la ref suz sauf chez suz ...
me suis dit c'est con j'ai acheté une bobine exprès c'est le moment de tester

On prend en photo parfaitement plane les joints en question.
(j'ai piqué la table lumineuse de madame qu'elle utilise en dessin)
https://image.ouranos.fr/images/2019/08 ... 634.md.jpg

sous le logiciel de CAO, on récupère l'image, on la calibre en dimensions avec 2 points et on dessine dessus
https://image.ouranos.fr/images/2019/08 ... 60A.md.jpg

30min plus tard sortit de l'imprimante (ouais je met longtemps avec ce fil j'imprime au ralentit)
https://image.ouranos.fr/images/2019/08 ... 000.md.jpg

Filament flexible spécial résistant mieux aux carburants, dissolvants et cie :love
à voir demain quand je vais les remonter si ca fait le boulot ou pas (par précaution je mettrai une mince pellicule de pâte noire à joint avant montage mais devrait pas y en avoir besoin)

Avatar du membre
paraglandeur
use son clavier!
use son clavier!
Messages : 4605
Enregistré le : 22 mars 2006, 18:19
Localisation : Pays Basque (64) - BMW R 1150 GS
Contact :

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par paraglandeur »

...et une info sur ce filament résistant aux carburants, c'est possible :?: :roll: :lol: :respect \o/

Serait-ce ce genre de produit ?
https://www.makershop.fr/owa/2535-tpu92a-owa-rouge.html

Perso, pour faire des pièces avec ta méthode, je les scanne sur mon imprimante, afin d'éliminer les erreurs de parallaxe.

Avatar du membre
poulpito
trop bavard...
trop bavard...
Messages : 2475
Enregistré le : 23 mars 2007, 22:08
Localisation : Grenoble - MT01 & CX500

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par poulpito »

pour le filament c'est celui la de mémoire :
https://www.amazon.fr/Filaflex-FB175250 ... W63PTVTDV5

et oui sinon avec le scanner aussi mais la il était pas branché :zen mais avec l'apn ca marche bien aussi \o/
assemblé ce matin j'ai juste un trou à refaire pour le passage du pion de la pompe de reprise :chier

certains ont déjà fait le test j'ai lu pas mal de trucs avant de tenter thx

Avatar du membre
poulpito
trop bavard...
trop bavard...
Messages : 2475
Enregistré le : 23 mars 2007, 22:08
Localisation : Grenoble - MT01 & CX500

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par poulpito »

petit up j'ai rajouté une imprimante LCD à mon bordel existant
en gros ca projete une lumiere UV, le LCD 2k 5" va faire un masque et la résine liquide va se durcir la ou les UV passent à travers le LCD

le gros avantage c'est la résolution : 2560x1440 pixels sur 5" de diagonale en gros ca fait une finition magnifique !

en l’occurrence j'ai une elegoo mars (que je vais bricoler)

mais sortie de boite, voila ce qu'elle est capable de faire (la tour est le stress test donné avec l'imprimante pour la tester)
la tour fait 3cm de haut, la figurine 7cm


Avatar du membre
Flan
* L'aubergiste *
* L'aubergiste *
Messages : 40631
Enregistré le : 24 sept. 2005, 16:08
Localisation : Valenciennes. Mes motos: Suzuki DR 350, Transalp 88, Africa Twin 750 de 90 et une 1000 de 2016
Contact :

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par Flan »

C'est donc complètement différent comme technologie! Et c'est mieux? :hehe
Excuse me but I have to explode....

Avatar du membre
poulpito
trop bavard...
trop bavard...
Messages : 2475
Enregistré le : 23 mars 2007, 22:08
Localisation : Grenoble - MT01 & CX500

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par poulpito »

mieux en qualité 100X mieux 1000X mieux :shock:
mieux en vitesse sur 10 petites pièces par exemple tu augmente pas la durée d'impression puisque tu durci couche par couche peut importe la couche ou ce qu'elle contient ^^

moins bien en volume tu fais que 120 x 68 x 155 mm la ou mon imprimante FDM (les classiques filament fondu) fait 300x300x400mm

mieux en rapidité pour mettre en route une impression
moins en facilité de nettoyage c'est de la résine UV chimique et donc a manipuler avec gants et masques (sauf pour les BIO ou non nocives)
moins car une fois la pièce imprimée faut la laver à l'alcool et la refaire durcir un coup aux UV (au soleil ou sous une machine a ongles par ex)

en prix c'est kiff kiff 250€ l'imprimante la

pour ma part c'est pas mieux/pire c'est une utilisation complémentaire pour des maquettistes/modélistes/fan de figurines c'est le saint graal par exemple vu la finesse

Avatar du membre
Flan
* L'aubergiste *
* L'aubergiste *
Messages : 40631
Enregistré le : 24 sept. 2005, 16:08
Localisation : Valenciennes. Mes motos: Suzuki DR 350, Transalp 88, Africa Twin 750 de 90 et une 1000 de 2016
Contact :

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par Flan »

Ok merci pour la synthèse très claire thx
Amuse toi bien avec ton nouveau jouet et n'hésite pas à continuer de partager c'est souvent un régal pour les yeux.
Excuse me but I have to explode....

Avatar du membre
poulpito
trop bavard...
trop bavard...
Messages : 2475
Enregistré le : 23 mars 2007, 22:08
Localisation : Grenoble - MT01 & CX500

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par poulpito »

ah ben la pour l'anniv d'une copine je suis en train de lui imprimer des figurines sorties de 'Princesse Mononoke' :love

Richard
Vénérable
Vénérable
Messages : 164
Enregistré le : 04 oct. 2019, 23:27
Localisation : Riotord-650T@ 2001

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par Richard »

Quand je vois la figurine test, je réalise que ce truc, c'est fait pour les djeun's...Snif!
Si un problème à une solution, il est inutile de s'inquiéter ; s'il n'en a pas, alors s'inquiéter n'y changera rien.

Avatar du membre
idwan
Rossi en trail
Rossi en trail
Messages : 705
Enregistré le : 02 mai 2011, 22:04
Localisation : Marseille - T@ 650 de 2001

Re: Pour sauver les pièces plus fabriquées !!

Message par idwan »

Alambic a écrit :Je ne me lasse pas des merveilles que l'impression 3D permet.
Sur les gros bateaux maintenant, y'a des imprimantes métal (alu je crois) pour faire des pièces à la demande en simplifiant les problèmes de stockage.
Oui, c'est même l'avenir de la conquête spatiale !

Jolis objets !

Avatar du membre
dgero
suce des ours!
suce des ours!
Messages : 2945
Enregistré le : 31 juil. 2017, 20:30
Localisation : OISE (60) - T@92 - DN01

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par dgero »

Poulpito, tu es trop fort !!
Je ne pige pas forcément tout mais tes analyses sont très pointues et intéressantes.
Cdt Dgero :signe :fume

Avatar du membre
Flan
* L'aubergiste *
* L'aubergiste *
Messages : 40631
Enregistré le : 24 sept. 2005, 16:08
Localisation : Valenciennes. Mes motos: Suzuki DR 350, Transalp 88, Africa Twin 750 de 90 et une 1000 de 2016
Contact :

Re: Pour sauver les pièces plus fabriquées !!

Message par Flan »

idwan a écrit :
Alambic a écrit :Je ne me lasse pas des merveilles que l'impression 3D permet.
Sur les gros bateaux maintenant, y'a des imprimantes métal (alu je crois) pour faire des pièces à la demande en simplifiant les problèmes de stockage.
Oui, c'est même l'avenir de la conquête spatiale !

Jolis objets !
Alambic, si tu en croises une, on te file le fichier pour des sabots alus de RD03 :mrgreen:
Excuse me but I have to explode....

Avatar du membre
Tenno
a pas de vie sociale
a pas de vie sociale
Messages : 4492
Enregistré le : 26 févr. 2012, 10:50
Localisation : Jons ATAS 2019, DR350 1992
Département : 69 Rhône

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par Tenno »

Les grilles de phare pour RD03 sont devenues rares, on en trouve encore mais à des prix hallucinants.
Ça serait bien d'en faire si quelqu'un sait

Avatar du membre
Flan
* L'aubergiste *
* L'aubergiste *
Messages : 40631
Enregistré le : 24 sept. 2005, 16:08
Localisation : Valenciennes. Mes motos: Suzuki DR 350, Transalp 88, Africa Twin 750 de 90 et une 1000 de 2016
Contact :

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par Flan »

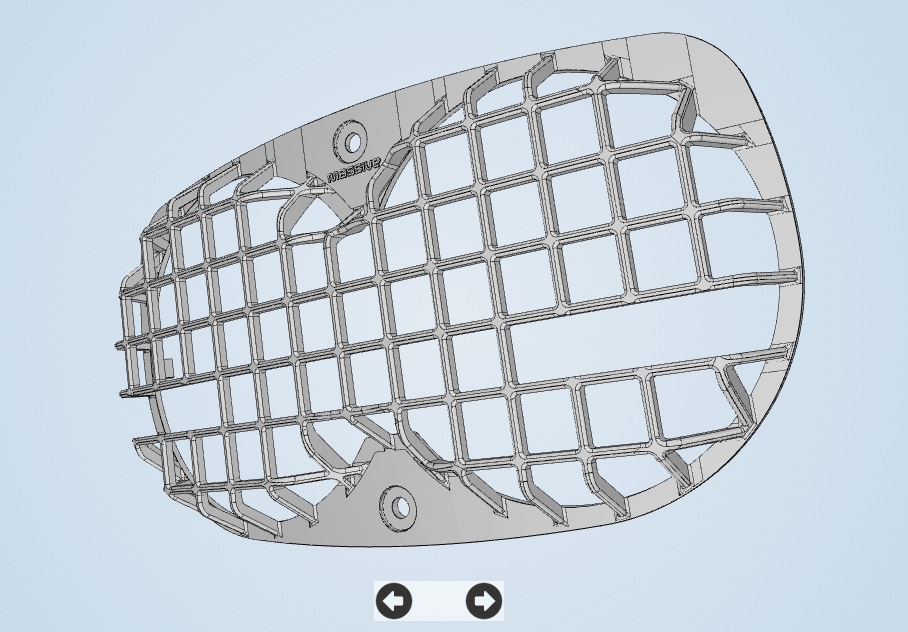

Y avait même un gars sur Atoc (Lee je crois) qui avait fait le fichier je crois? SI on peut le récupérer ça serait le bon plan en effet. Mais ça m'étonnerait qu'il diffuse son travail... :cafe

La grille de RD03 c'est comme le sabot alu et les poignées passagers de Transalp, ça devient le Graal. :premier

https://advrider.com/f/threads/rd03-afr ... t-26274181 (sujet intéressant où Lee racontre une restauration de RD03 mais appremment plus de nouvelles depuis 2015, le site ADVrider l'a banni, je ne sais pas pourquoi)
Excuse me but I have to explode....

Avatar du membre
poulpito
trop bavard...
trop bavard...
Messages : 2475
Enregistré le : 23 mars 2007, 22:08
Localisation : Grenoble - MT01 & CX500

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par poulpito »

il n'a jamais partagé son fichier il me semble. j'avais demandé sur atoc :/
je ne supporte pas cette philosophie :roll:
mais c'est pas grave rien qu'avec les 2 images de face / profil y'a de quoi la reconstruire faut juste une mesure pour mettre l'image a l'échelle :lol:

et le banned c'est juste un titre sur advrider enfin un truc que tu peux te rajouter de mémoire (la ligne en dessous de ton pseudo)

Avatar du membre
Flan
* L'aubergiste *
* L'aubergiste *
Messages : 40631
Enregistré le : 24 sept. 2005, 16:08
Localisation : Valenciennes. Mes motos: Suzuki DR 350, Transalp 88, Africa Twin 750 de 90 et une 1000 de 2016
Contact :

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par Flan »

Il avait râlé une ou deux fois à propos de gars qui produisaient des pièces qui ressemblaient aux siennes, je peux comprendre si tu en vis, ... sinon je ne peux pas trop me prononcer, je ne connais pas son statut.
Je pense à Philippe par exemple, l'artisan de Motoboxer, qui fait aussi des plaques en alu usinées en CNC, ou des bulles, c'est son gagne pain. Ça ne me dérange pas de lui acheter son truc dans ces conditions, en plus souvent c'est cool tu peux participer à la création et mise au point du produit et en échange il ne rechigne pas à donner les pièces de test.

Pour en revenir à la grille, c'est quand même assez large pour une seule imprimante 3 : il faudrait imaginer un modèle en deux parties.
Ça serait plus esthétique en plus qu'il se fixe en sandwich entre le phare et le carénage, et pas vissé par dessus, enfin c'est que mon avis.

Avis aux copains qui sont bons avec les logiciels 3D \o/ :hehe
Excuse me but I have to explode....

Avatar du membre
TiTi
Grand sachem
Grand sachem
Messages : 33327
Enregistré le : 25 sept. 2005, 18:17
Localisation : Frontignan (34110) - @T96 etc.

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par TiTi »

poulpito a écrit :...
mais c'est pas grave rien qu'avec les 2 images de face / profil y'a de quoi la reconstruire faut juste une mesure pour mettre l'image a l'échelle :lol:
...
Tu n'as pas ce qu'il faut pour scanner une pièce ?
- A voir ce que je vais remettre comme signature maintenant... -

Avatar du membre
Vieux møtard
Grand sachem
Grand sachem
Messages : 21150
Enregistré le : 10 août 2006, 13:17
Localisation : Villemoirieu (Isère) @t 2003 & 2019, T@ 1994, KLR 650 C de 2000 Pilote 55 ans
Département : 38 Isère

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par Vieux møtard »

Flan a écrit :Il avait râlé une ou deux fois à propos de gars qui produisaient des pièces qui ressemblaient aux siennes, je peux comprendre si tu en vis, ... sinon je ne peux pas trop me prononcer, je ne connais pas son statut.
(...)
Justement, c'est un artisan qui vit de ce genre de travail :wink:

C'est un peu le problème, quand se côtoient des pros et des amateurs sur un même forum, les uns en vivent et les autres partagent gratis parce qu'ils ont un boulot à côté... d'ailleurs un grand merci à Poulpito qui partage ses connaissances dans le domaine informatique et de la fabrication 3D, bien qu'étant professionnel aussi :respect

Avatar du membre
poulpito
trop bavard...
trop bavard...
Messages : 2475
Enregistré le : 23 mars 2007, 22:08
Localisation : Grenoble - MT01 & CX500

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par poulpito »

TiTi a écrit :
poulpito a écrit :...
mais c'est pas grave rien qu'avec les 2 images de face / profil y'a de quoi la reconstruire faut juste une mesure pour mettre l'image a l'échelle :lol:
...
Tu n'as pas ce qu'il faut pour scanner une pièce ?
non je l'ai démonté c'était à base de caméra d'xbox c'était trop gros ^^

Avatar du membre
Flan
* L'aubergiste *
* L'aubergiste *
Messages : 40631
Enregistré le : 24 sept. 2005, 16:08
Localisation : Valenciennes. Mes motos: Suzuki DR 350, Transalp 88, Africa Twin 750 de 90 et une 1000 de 2016
Contact :

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par Flan »

Vieux møtard a écrit :
Flan a écrit :Il avait râlé une ou deux fois à propos de gars qui produisaient des pièces qui ressemblaient aux siennes, je peux comprendre si tu en vis, ... sinon je ne peux pas trop me prononcer, je ne connais pas son statut.
(...)
Justement, c'est un artisan qui vit de ce genre de travail :wink:
En fouillant un peu le Net j'en étais resté au fait qu'il bossait pou rune boite qui s’appelle "Massive" et qu'il utilisait parfois les ressources de sa boite pour ses réalisations perso, qu'il pouvait diffuser après contre des sioux.
Excuse me but I have to explode....

Avatar du membre
brunoma18
El PROFESSOR en mécanique
El PROFESSOR en mécanique
Messages : 6376
Enregistré le : 29 avr. 2013, 13:52
Localisation : Chateaumeillant Berry - @T1998

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par brunoma18 »

Flan a écrit :
En fouillant un peu le Net j'en étais resté au fait qu'il bossait pou rune boite qui s’appelle "Massive" et qu'il utilisait parfois les ressources de sa boite pour ses réalisations perso, qu'il pouvait diffuser après contre des sioux.
Tu as raison,il s'agit de Lee,je lui ai acheté les protections pour les radiateurs d'eau et d'huile ainsi que le porte paquet en alu j'avais fait une commande groupée pour les clés pour nos motos,c'est un gars sympa

Son Facebook: https://www.facebook.com/Massive-Ride-1153740581384956/

Il parle de ses protections de phares sur son fb,il vends le fichier 1000€

Extrait:

Un prototype de grille a été produit il y a 3 ans mais comme le coût d'une production en impression 3D aurait été prohibitif, je n'ai fait qu'une seule grille pour conformer les dimensions et la forme. Tout était parfait, hormis la texture, ce à quoi je m'attendais de toutes manières. Ce projet de grilles pourrait reprendre vie. La production se ferait à partir d'un moule et par injection de plastique. On n'en est qu'au tout début du processus. Ces grilles ne sont plus disponibles chez Honda depuis longtemps et les grilles en seconde main se trouvent très rarement, et se vendent à prix d'or des fois. La dernière que j'ai vue est partie à $250.00usd sur Ebay. Je n'ai aucune idée du prix unitaire pour l'Instant. Ça pourrait être $75.00cad, $100.00cad, $125.00cad. Mais ce qui est sûr c'est que ce sera moins cher en pré-vente. Probablement un prix d'introduction sur les 50 premières unités. ;-)

ADDENDUM. Vous ne voulez pas acheter la grille, mais désirez seulement avoir le dessin en format CAD. Gratuitement. Bien sûr, cela est possible. Il sera gratuit une fois que vous aurez produit assez d'unités afin de rentabiliser le prix d'achat de la licence non-exclusive au coût de 1000 euros. Ce prix de 1000 euros représente une petite portion de mon investissement dans ce dessin.

Son site pro: http://www.massivebrakes.com/accessories.php

J'aime bien ce qu'il fait,c'est du beau travail Image
'' Je ne dois rien à personne...mais tout aux autres '' :-D


forward thrust

"Le DR bleu, l’écureuil and le Irish coffee" :mrgreen:

@Brunoma18_Bms

Avatar du membre
marcopolo
use son clavier!
use son clavier!
Messages : 5570
Enregistré le : 23 janv. 2009, 22:55
Localisation : FR 59 Frelinghien - RD07A 96 75000 kms - Mamie 93 130000 kms - DR 350 94 30 000 kms

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par marcopolo »

brunoma18 a écrit :J'aime bien ce qu'il fait,c'est du beau travail Image

Tout à fait, on est plusieurs à avoir des pièces conçues par Lee, pour ma part j'ai les protections de radiateur en alu sur l'Africa et les silent blocs de pontets en delrin sur Mamie Violette.
Que des belles pièces :love
Vivre ses rêves plutôt que rêver sa vie Nicolas Vanier
We shall never know all the good that a simple smile can do Mère Teresa

Avatar du membre
Flan
* L'aubergiste *
* L'aubergiste *
Messages : 40631
Enregistré le : 24 sept. 2005, 16:08
Localisation : Valenciennes. Mes motos: Suzuki DR 350, Transalp 88, Africa Twin 750 de 90 et une 1000 de 2016
Contact :

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par Flan »

Sans doute :ouioui

Par contre le prix de 1000€ pour juste le fichier c'est prohibitif. On se débrouillera sans :wink:
Excuse me but I have to explode....

Avatar du membre
poulpito
trop bavard...
trop bavard...
Messages : 2475
Enregistré le : 23 mars 2007, 22:08
Localisation : Grenoble - MT01 & CX500

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par poulpito »

largeeeeeement :fume

Avatar du membre
brunoma18
El PROFESSOR en mécanique
El PROFESSOR en mécanique
Messages : 6376
Enregistré le : 29 avr. 2013, 13:52
Localisation : Chateaumeillant Berry - @T1998

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par brunoma18 »

Flan a écrit :Sans doute :ouioui

Par contre le prix de 1000€ pour juste le fichier c'est prohibitif. On se débrouillera sans :wink:
Bien d'accord avec toi, reste à voir si il est possible de trouver ce fichier sur la toile, à moins de pouvoir trouver la pièce à copier :ouioui
'' Je ne dois rien à personne...mais tout aux autres '' :-D


forward thrust

"Le DR bleu, l’écureuil and le Irish coffee" :mrgreen:

@Brunoma18_Bms

Avatar du membre
loloheid
Vénérable
Vénérable
Messages : 153
Enregistré le : 12 avr. 2012, 02:07
Localisation : Loiret T@93 - R65 73

Re: Imprimer 3D: Pour sauver les pièces plus fabriquées !!

Message par loloheid »

Hé hop!
J'ai modéliser le bazar, si pour une fois je peut rendre service...


J'ai tracé les contours des rendus de MassiveLee mais le mien est suffisamment différent pour qu'on ne puisse dire que c'est de la copie.
La précision de mon modèle est qu'à la hauteur de ses .jpg, donc il y aura peut-être des ajustement à effectuer. Il reste juste a mètre à la bonne échelle avant d'imprimer.
Voici le lien direct vers un fichier importable pour une imprimante 3D.
https://gofile.io/?c=xnSP66


Yo!

Répondre
